Régulation électromécanique
Dans la version électromécanique, tous les actuateurs montés en usine sont câblés sur une borne. Cela comprend également les accessoires montés en usine, tels que les actionneurs de vanne et les pompes à condensat. Des bornes appropriées de jonction sont également disponibles pour l’installation par l’utilisateur. La vitesse des ventilateurs EC intégrés est réglable en continu par un signal de 0 à 10 V DC. L’électronique «intelligente» du moteur installée dans les ventilateurs surveille en permanence le fonctionnement et détecte les pannes potentielles du moteur. En cas de dysfonctionnement, le ventilateur s’éteint automatiquement. Pour l’utilisation et le pilotage des appareils, des thermostats sur site ou une gestion technique du bâtiment (GTB) peuvent être utilisés. En outre, Kampmann propose une large gamme de régulateurs comme accessoires.

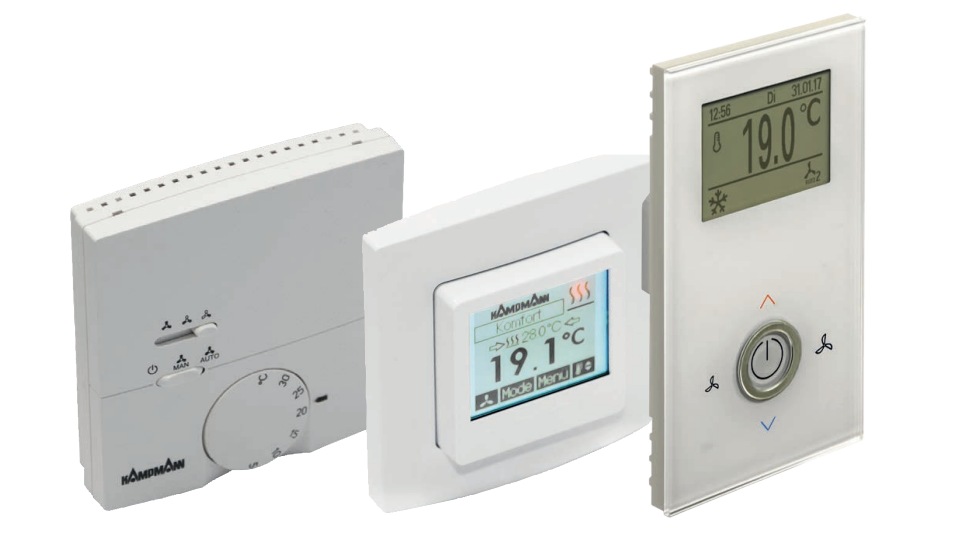

Thermostats électromécaniques
» toutes les fonctions de base en mode chauffage et climatisation pour applications à 2 et 4 tubes
» dans différentes versions, par exemple avec:
- entrée de commutation pour régime réduit avec détection de présence ou contact de fenêtre
- interface Modbus RTU pour réseaux domotiques
- fonction de programmation horaire intégrée
- intégration à de nombreuses gammes encastrées usuelles

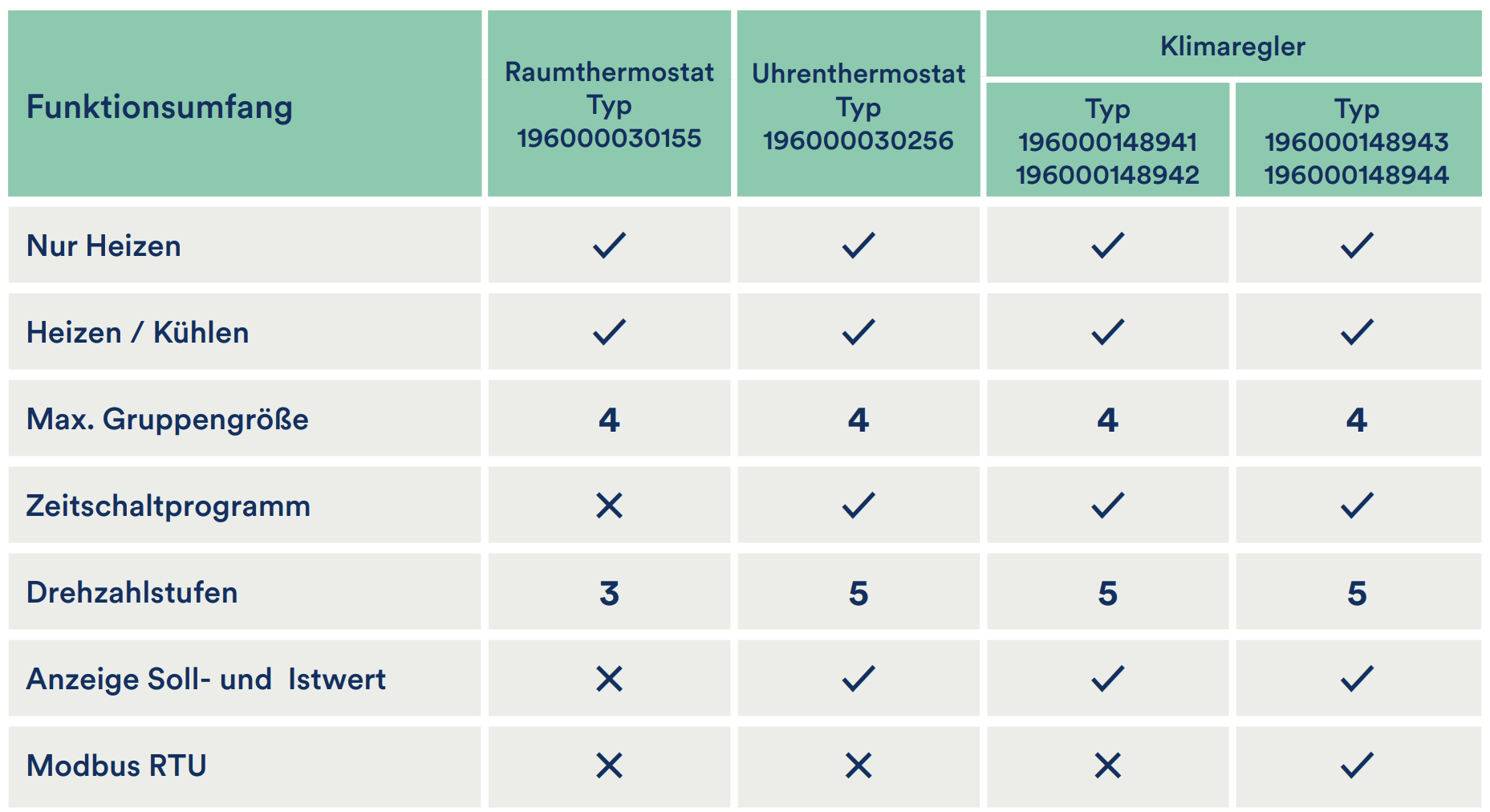

| Étendue des fonctions | Thermostat d’ambiance Typ 196000030155 |
Thermostat programmable Typ 196000030256 |
Régulateur de climatisation Typ 196000148941 196000148942 |
Régulateur de climatisation Typ 196000148943 196000148944 |
|---|---|---|---|---|
| Chauffage uniquement | ✔ | ✔ | ✔ | ✔ |
| Chauffage/Rafraîchissement | ✔ | ✔ | ✔ | ✔ |
| Taille de groupe max. | 4 | 4 | 4 | 4 |
| Programme horaire | ✖ | ✔ | ✔ | ✔ |
| Niveaux de vitesse de rotation | 3 | 5 | 5 | 5 |
| Affichage de la valeur de consigne et de la valeur réelle | ✖ | ✔ | ✔ | ✔ |
| Modbus RTU | ✖ | ✖ | ✖ | ✔ |

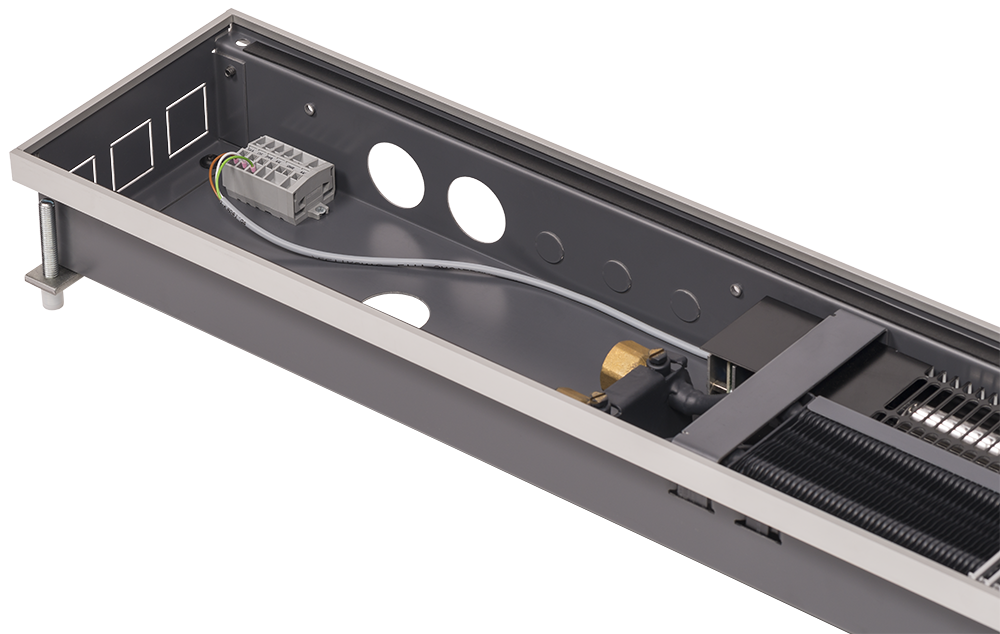

Exemple de modèle d’appareil électromécanique Katherm Qk nano 24 V
> tension d’alimentation 24 V CC
> pilotage 0-10VDC
> servomoteur de vanne 24 VDC (ouvert/fermé)
Aperçu de nos régulateurs
Technique de contrôle et de régulation électromécanique

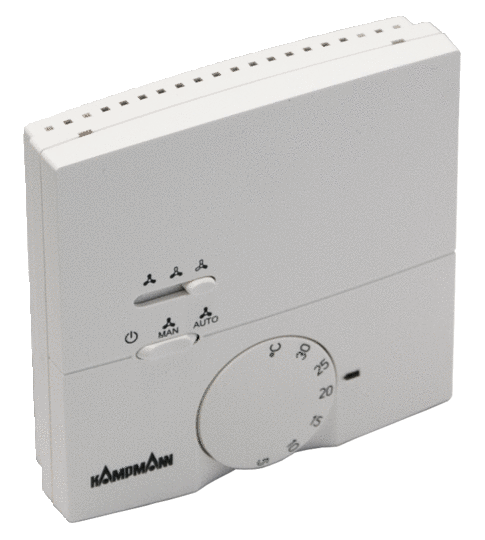

Thermostat d’ambiance
Chauffage/Rafraîchissement, à 2 et 4 tubes, 3 niveaux. Uniquement avec vannes/kits de vannes avec servomoteur, 230 V CA, ouvert/fermé, avec commutateur ARRÊT/Manuel/Ventilateur automatique, en applique, plage de réglage de la température de 5 à 30 °C, couleur comparable au RAL 9010 blanc pur
🠖 Détails

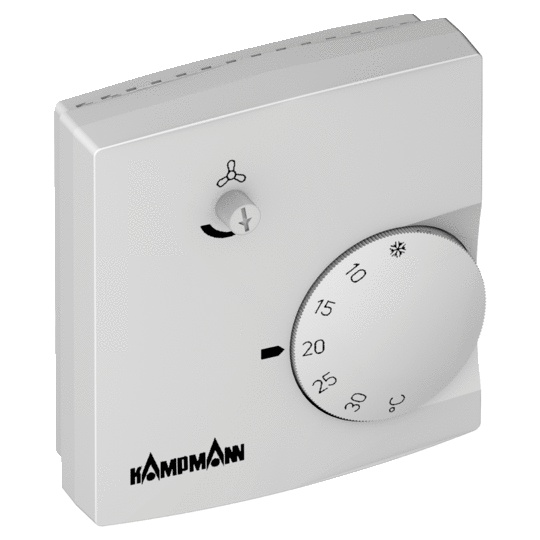

Thermostat d’ambiance
Avec réglage de la vitesse, pour un pilotage parallèle en continu, 24 VDC, avec retour thermique, réglage de la température ambiante et préréglage de la vitesse via boutons rotatifs, en applique, indice de protection IP 30, plage de réglage de température de 5 à 30 °C, couleur blanche
🠖 Détails

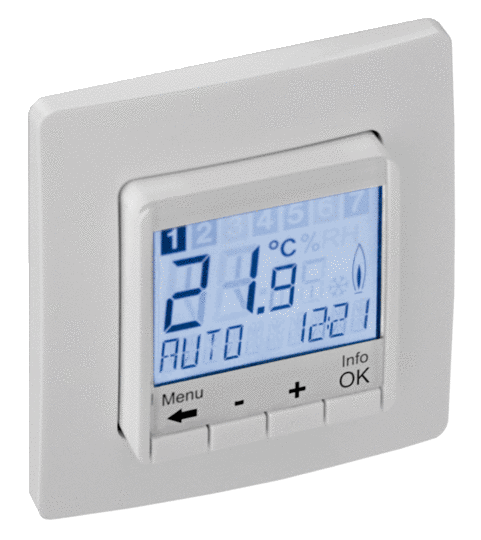

Thermostat programmable
230 V CA, encastré, indice de protection IP 30, plage de réglage de la température de 5 à 30 °C, couleur blanche
- grand écran avec rétroéclairage à la pression des touches, pour l’affichage des valeurs de consigne et des valeurs réelles
- champ de commande avec quatre touches permettant le réglage des programmes journaliers et hebdomadaires
- fonction Party
- protection antigel
- programmes horaires préréglés et ajustables avec changement automatique à l’heure d’été/hiver
- neuf heures d’activation maximum par jour avec regroupement d’heures d’activation
🠖 Détails

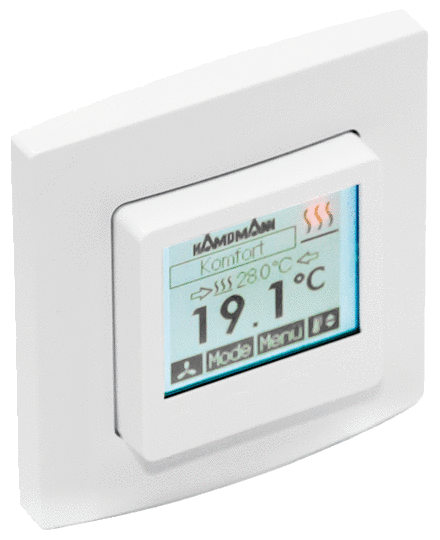

Thermostat programmable
Chauffage/Rafraîchissement, à 2 et 4 tubes, 230 V CA, en continu, avec menu tactile LCD et programme horaire intégré, 1 W, encastré, indice de protection IP 30, couleur comparable au RAL 9010 blanc pur
- sortie numérique 230 V CA, 3 (0,5) A
- sortie analogique 0-10V, 5 mA
- mode de fonctionnement Arrêt avec surveillance de la protection antigel dans les pièces
- fonction ECO
- sonde de température interne NTC
- écran avec rétro-éclairage réglable
- fonction offset
- sécurité enfant
🠖 Détails
Thermostat programmable
Chauffage/Rafraîchissement, à 2 et 4 tubes, uniquement en liaison avec des vannes/kits de vannes, servomoteur 24 V, ouvert/fermé, en continu, avec menu tactile LCD et programme horaire intégré, commutation chauffage/rafraîchissement par contact externe sans potentiel (basse tension), 1 W, encastré, indice de protection IP 30, couleur comparable au RAL 9010 blanc pur
- sortie numérique 24 V CA/DC, 3(0,5) A
- sortie analogique 0-10V, 5 mA
- fonction ÉCO
- sonde de température interne NTC
- écran avec rétro-éclairage réglable
- fonction offset
- sécurité enfant
🠖 Détails
Régulateur de climatisation
Chauffage/Rafraîchissement, 2 et 4 tubes, sans Modbus, uniquement avec vannes/kits de vannes, 230 V CA, ouvert/fermé, en continu, avec menu LCD et programme horaire intégré, en applique, couleur comparable au RAL 9010 blanc pur
- écran LCD 2,5 pouces avec rétroéclairage automatique
- capteur de température ambiante intégré
- niveau de paramétrage protégé par mot de passe
- au choix : ventilateur automatique ou cinq niveaux réglables manuellement
- programme horaire avec trois canaux horaires comprenant chacun quatre points de commutation
- sans Modbus
🠖 Détails

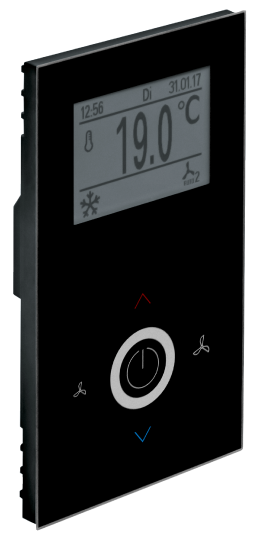

Régulateur de climatisation
Chauffage/Rafraîchissement, à 2 et 4 tubes, sans Modbus, uniquement avec vannes/kits de vannes, 230 V CA, ouvert/fermé, en continu, avec menu tactile LCD et programme horaire intégré, en applique, couleur comparable au RAL 9004 noir de sécurité
- écran LCD 2,5 pouces avec rétroéclairage automatique
- capteur de température ambiante intégré
- niveau de paramétrage protégé par mot de passe
- au choix : ventilateur automatique ou cinq niveaux réglables manuellement
- programme horaire avec trois canaux horaires comprenant chacun quatre points de commutation
- sans Modbus
🠖 Détails

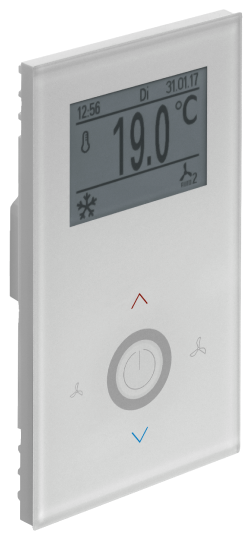

Régulateur de climatisation
Chauffage/Rafraîchissement, à 2 et 4 tubes, avec Modbus, uniquement avec vannes/kits de vannes, 230 V CA, ouvert/fermé, en continu, avec menu tactile LCD et programme horaire intégré, en applique, couleur comparable au RAL 9010 blanc pur
- écran LCD 2,5 pouces avec rétroéclairage automatique
- capteur de température ambiante intégré
- niveau de paramétrage protégé par mot de passe
- au choix : ventilateur automatique ou cinq niveaux réglables manuellement
- programme horaire avec trois canaux horaires comprenant chacun quatre points de commutation
- avec Modbus
- possibilité de connexion au réseau via une interface sérielle (Modbus RTU, 32 appareils maximum par réseau)
🠖 Détails
Régulateur de climatisation
Chauffage/Rafraîchissement, à 2 et 4 tubes, avec Modbus, uniquement avec vannes/kits de vannes, 230 V CA, ouvert/fermé, en continu, avec menu tactile LCD et programme horaire intégré, en applique, couleur comparable au RAL 9004 noir de sécurité
- écran LCD 2,5 pouces avec rétroéclairage automatique
- capteur de température ambiante intégré
- niveau de paramétrage protégé par mot de passe
- au choix : ventilateur automatique ou cinq niveaux réglables manuellement
- programme horaire avec trois canaux horaires comprenant chacun quatre points de commutation
- avec Modbus
- possibilité de connexion au réseau via une interface sérielle (Modbus RTU, 32 appareils maximum par réseau)
🠖 Détails
