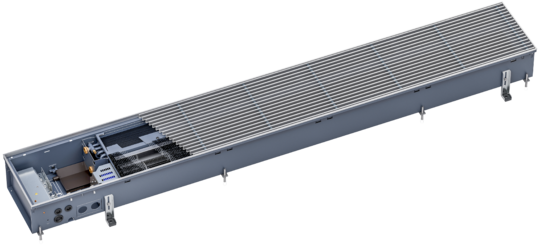

Katherm HK

Le Katherm HK P convainc par un flux d’air optimisé pour les courts-circuits, qui garantit une répartition uniforme de la température et un confort élevé. Grâce à l’agencement spécial et au guidage de l’air dans le canal, l’air s’élève plus haut le long de la façade, se mélange mieux et s’infiltre plus profondément dans la pièce. Les grilles à rouleau et linéaires à flux optimisé soutiennent cet effet. Par rapport aux systèmes conventionnels, le Katherm HK offre des performances plus efficientes et un climat intérieur plus confortable.

Le Katherm HK P assure un climat ambiant agréable, même en mode refroidissement. Grâce à de faibles vitesses de sortie d’air et à une circulation d’air optimisée, il en résulte un refroidissement sans courant d’air. L’air refroidi s’élève sur la façade et forme un rouleau d’air qui circule efficacement dans la pièce. Cela protège la façade de manière optimale et rafraîchit en même temps la pièce de manière efficiente en énergie.

Le Katherm HK P est conforme à la directive sur l’hygiène VDI 6022. La pompe à condensat, le raccordement et la cuve sont intégrés dans le canal de sol. En retirant simplement le ventilateur à courant transversal via des connexions enfichables, le bac à condensat peut être complètement retiré pour un nettoyage complet. Cette conception assure une manipulation hygiénique et conviviale.

Avec le Katherm HK P nous nous appuyons sur des ventilateurs tangentiels à découplage acoustique, qui sont installés avec un système spécial d’accouplement/boulon à rotule, pour un niveau sonore minimal. Les ventilateurs peuvent être démontés sans outils pour la maintenance – facilement et rapidement. Ainsi, il reste agréablement silencieux dans vos pièces et la maintenance est effectuée en un rien de temps.

Nous proposons des solutions sur mesure pour le canal et la grille qui s’adaptent à chaque architecture de bâtiment individuelle. Choisissez parmi les coins en onglet, les versions coudées, les angles, les biseaux et les évidements de colonne. Différentes versions de grille et des bordures sont également possibles. Demandez-nous conseil pour trouver la solution optimale pour votre projet !

Nous protégeons soigneusement vos systèmes Katherm HK pendant le transport et le montage. Chaque canal est recouvert de papier respectueux de l’environnement afin de prévenir les salissures pendant la phase de construction. Pour une protection supplémentaire au début de la phase d’aménagement intérieur, nous proposons en option une couverture en bois insérée en usine. Nous livrons les grilles séparément et emballées en toute sécurité afin de garantir leur qualité.

Les puissances de chauffage et de refroidissement du Katherm HK sont mesurées conformément à la norme d’essai DIN EN 16430, parties 1 et 3, une norme qui tient particulièrement compte des conditions d’installation des convecteurs en caniveau. Nos programmes de calcul librement accessibles permettent une conception précise des canaux, y compris la détermination des puissances thermiques, des débits massiques et des résistances à l’eau. Vous obtenez ainsi des données de performance fiables pour la planification de votre projet.

Immédiatement après le calcul de vos données de performance Katherm HK, nous créons une fiche technique avec toutes les informations sur votre configuration. Il suffit de télécharger et vous avez tous les détails du produit, les descriptions et les dessins techniques à portée de main – clairement et spécialement adaptés à votre projet !

Les convecteurs encastrés dans le sol Katherm HK sont équipés de grilles standard

• Aluminium, anodisé naturel
• Acier inoxydable

Sont disponibles.

Sur demande, vous pouvez également choisir la grille qui vous convient parmi les variantes suivantes :

• Aluminium anodisé laiton, bronze anodisé, noir anodisé, bronzé et revêtu DB 703
• Acier inoxydable, poli
• Bois de chêne, de hêtre et d'érable, respectivement huilé et verni naturel

Autres modèles de grilles sur demande !

Nous tenons compte de l’impact environnemental de nos produits tout au long de leur cycle de vie – « cradle to cradle » ! Il en résulte des Environmental Product Declarations (EPD). Les EPD peuvent être facilement soumises à tous les systèmes courants de certification de la durabilité des bâtiments, tels que DGNB, BREEAM ou LEED, et sont disponibles dans la zone de téléchargement. De plus, le produit est enregistré dans la plateforme de produits de construction DGNB Navigator.

Le module de raccordement comprend le boîtier de raccordement et de régulation électrique, le moteur de ventilateur EC à variation continue, le raccord d’échangeur thermique côté eau ainsi que le raccord de condensat côté eaux usées avec pompe à condensat sélectionnable en option. Des kits de vannes pour le raccordement à 2 et 4 tubes sont également disponibles sur demande. Tous les composants électriques sont conçus et câblés dans le boîtier électrique. Le module de raccordement combine ainsi toutes les interfaces avec les métiers de l’électricité, du chauffage et des eaux usées sur un côté de raccordement et garantit un montage de raccordement simple et rapide.

Le nouveau module de puissance augmente considérablement la puissance de l’échangeur thermique. Un seul moteur d’entraînement puissant entraîne une bande continue de ventilateurs à courant transversal via un système de couplage innovant nouvellement développé. Cette cascade empêche les pertes de puissance dues aux espaces vides et assure un écoulement uniforme sur toute la longueur du convecteur. L’utilisation de moteurs moins nombreux mais plus puissants réduit non seulement la consommation de ressources, mais aussi les coûts énergétiques et la vulnérabilité aux erreurs dans les projets. Le système offre ainsi une alternative durable et performante aux solutions traditionnelles avec plusieurs ventilateurs individuels.

Le nouveau Katherm HK maximise les performances avec un minimum de bruit grâce à une utilisation optimisée de l’espace dans le sol. Les composants sont disposés efficacement en fonction de la version : dans les systèmes à 4 tubes, la zone du canal droit sert au raccordement de vanne supplémentaire du mode de chauffage, tandis que dans les versions à 2 tubes, la zone est réduite au minimum. Cette conception flexible permet une adaptation sur mesure aux conditions locales et garantit une utilisation optimale de chaque centimètre du convecteur en caniveau.

L’échangeur thermique dispose d’un filetage intérieur de raccordement et est protégé contre la torsion, qui sert également de protection contre les éclaboussures lors de la purge. Nous proposons un large choix de kits de vannes d’ouverture/de fermeture préréglables jusqu’aux kits de vannes indépendantes de la pression différentielle pour des débits d’eau faibles à importants avec des tubes ondulés. Toutes les variantes peuvent être prééquipées en usine pour gagner du temps, sur place, seul un raccord à sertir sur l’extrémité en cuivre du tube ondulé est nécessaire.

Chaque Katherm HK dispose d’un bac à condensat intégré pour une évacuation sûre des condensats en mode refroidissement. Le drainage s’effectue soit par une pente naturelle, soit au moyen d’une pompe à condensat en option, qui peut être fournie ou montée en usine. Les composants individuels de la nouvelle pompe à condensat sont considérablement réduits. L’interrupteur à flotteur et le moteur à condensat se trouvent dans le nouveau Katherm HK dans un boîtier compact. Est livré avec un nouveau coude de raccordement à la cuve de condensat. Cela permet d’économiser du temps de montage et facilite l’installation des eaux usées et de l’électricité. La pompe à condensat s’adapte en continu aux besoins de puissance requis et est extrêmement silencieuse. Une alimentation électrique enfichable et un message d’erreur pour une maintenance facile sont déjà préinstallés.

Le boîtier de raccordement et de régulation entièrement câblé est conçu pour un branchement électrique rapide et sûr. Une goulotte intégrée assure une pose de câble propre et sûre.
